【品名】:HJR系列熱牛奶灌裝機
【種類】:乳品灌裝、封口設備
【功率】:1.8(kw)
【灌裝量】:1000(ml)
【適用瓶高】:500(mm)
【適用瓶徑】:10-100(mm)
【生產能力】:260(罐/分鐘)
【灌裝頭數】:4
【灌裝精度】:1(%)
【外形尺寸】:2000×800×2600 (尺寸僅供參考)
【工作原理】:常壓
【適用對象】:奶茶、果汁、飲料、鮮奶、酸奶、礦泉水、純凈水、油類、醬類
【自動化程度:全自動
【加工定制】:是
【HJR系列熱牛奶灌裝機主要結構】
機架
整機的重要支撐,因有足夠的強度和穩定性,臺面材質為不銹鋼。
傳動系統
包括電機、減速箱、星輪軸、一次灌裝、系統主軸、封口系統支撐等。
輸送系統
本系統包括進星輪、出瓶星輪、中間星輪、出瓶護板及護瓶樣板等部件。

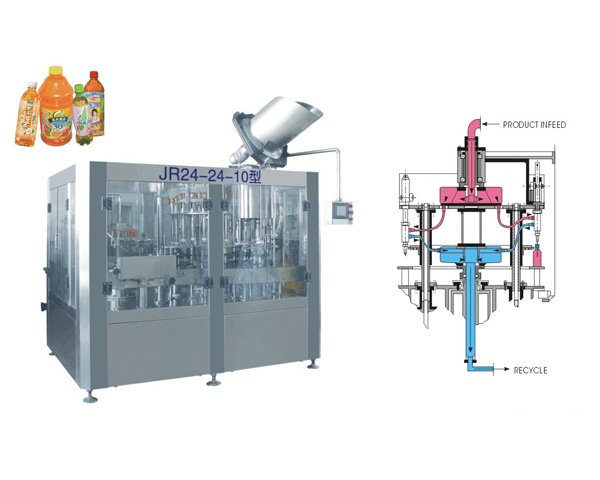

灌裝系統
此部件主要包括灌裝箱(缸)、灌裝閥、持瓶器及凸輪降機構等。灌裝閥用304不銹鋼材質制作,密封件為三元一丙,彈簧用的不銹鋼制作。
封口系統
封口鋁圈、凸輪升降機構、封口銅件、持瓶器等封口部件,此灌裝鋁箔封口機采用了電加熱封口模式。
【HJR系列熱牛奶灌裝機結構特點】
1、本機造型大方美觀,外觀整潔,適用性好,整機材質采用不銹鋼制成,符合食品衛生標準。
2、系統采用電力和氣動混合傳動使傳動更趨平穩,從充填-擠料-封口等全部自動化。
3、高速運轉效率,本機可對多個瓶子可進行同時充填-擠料-封口等操作。
4、保證每個瓶沒有氣孔等缺陷,灌裝封口質量可靠。
HJR系列熱牛奶灌裝機主要參數:
型號 Model |
生產能力 Capacity (BPH) |
適用瓶型 Bottle Size |
裝機容量 Power (kw) |
外型尺寸 Measurement(m) |
HJR16/12-5 | 4000 | 瓶頸Bottle diameter: Φ50-110 瓶高Bottle height: 150-320 |
3 | 2×1.6×2.5 |
HJR16/16-5 | 6000 | 3 | 2.2×1.6×2.5 | |
HJR18/18-8 | 8000 | 3.2 | 2.4×1.7×2.5 | |
HJR20/20-8 | 10000 | 3.2 | 2.4×1.7×2.5 | |
HJR24/24-10 | 12000 | 4 | 3×2.5×2.5 | |
HJR32/32-12 | 16000 | 5 | 3.5×2.5×2.5 | |
HJR40/40-12 | 18000 | 5 | 3.6×3.3×2.5 |
